三相同步發電機的結構
分類：公司動態 發布時間：2023-05-16 09:31:04 瀏覽量：

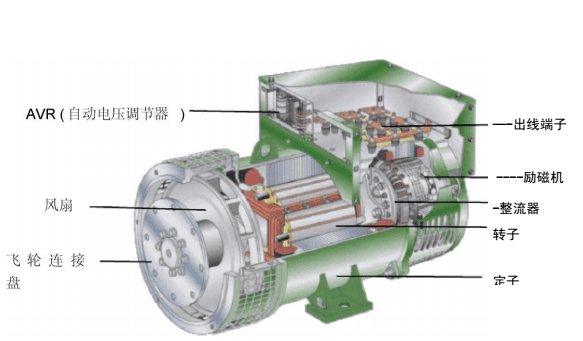

發電機通常由定子、轉子、端蓋及軸承等部件構成。定子由定子鐵芯、線包繞組、機組以及固定這些部分的其他結構組成。轉子由定子鐵芯（或磁極、磁軛）繞組、護環、中心環、滑環、風扇及轉軸等部件組成。由軸承及端蓋將發電機的定子、轉子連接組裝起來，使轉子能在定子中旋轉，做切割磁力線的運動，從而產生感應電勢。
發電機曲軸帶動發電機的轉子，利用“電磁感應”原理，發電機就會輸出感應電勢，經閉合的負載回路就能產生電流。主磁場的建立，勵磁繞組通入直流、勵磁電流，建立極性相間的勵磁磁場，即建立起主磁場。
載流導體：三相對稱的電樞繞組充當功率繞組，成為感應電勢或者感應電流的載體。
切割運動：引擎曲軸拖動轉子旋轉（給電球輸入機械能），極性相間的勵磁、磁場隨軸一起旋轉并順次切割定子各相繞組（相當于繞組的導體反向切割勵磁磁場）。
交變電勢的產生：由于電樞繞組與主磁場之間的相對切割運行，電樞繞組中將會感應出大小和方向按周期性變化的三相對稱交變電勢。通過接線端子引出，接在回路中，變產生了電流。
發電機曲軸帶動發電機的轉子，利用“電磁感應”原理，發電機就會輸出感應電勢，經閉合的負載回路就能產生電流。主磁場的建立，勵磁繞組通入直流、勵磁電流，建立極性相間的勵磁磁場，即建立起主磁場。
載流導體：三相對稱的電樞繞組充當功率繞組，成為感應電勢或者感應電流的載體。
切割運動：引擎曲軸拖動轉子旋轉（給電球輸入機械能），極性相間的勵磁、磁場隨軸一起旋轉并順次切割定子各相繞組（相當于繞組的導體反向切割勵磁磁場）。
交變電勢的產生：由于電樞繞組與主磁場之間的相對切割運行，電樞繞組中將會感應出大小和方向按周期性變化的三相對稱交變電勢。通過接線端子引出，接在回路中，變產生了電流。
